ワイヤーハーネス

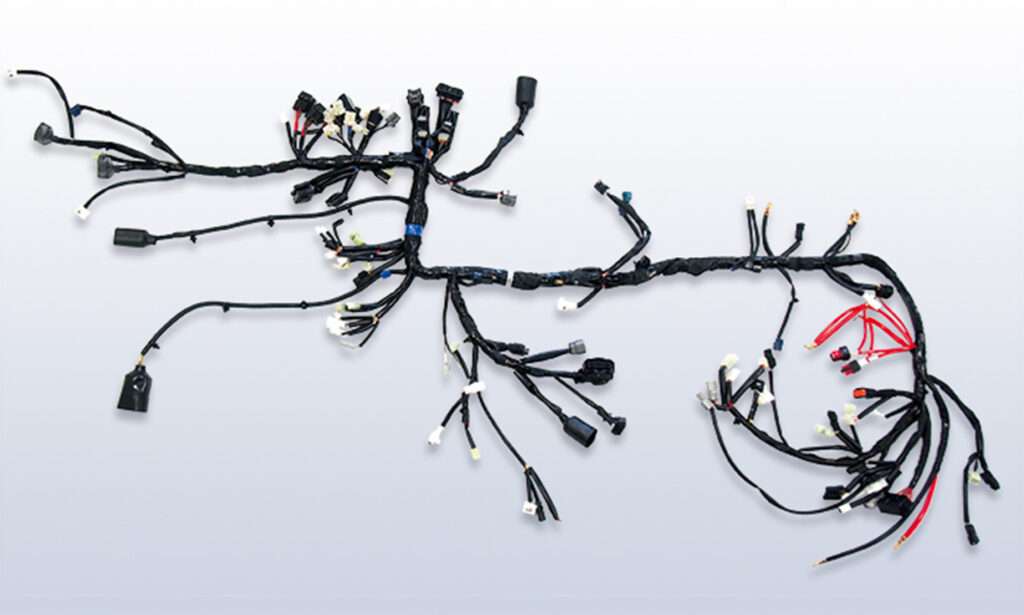

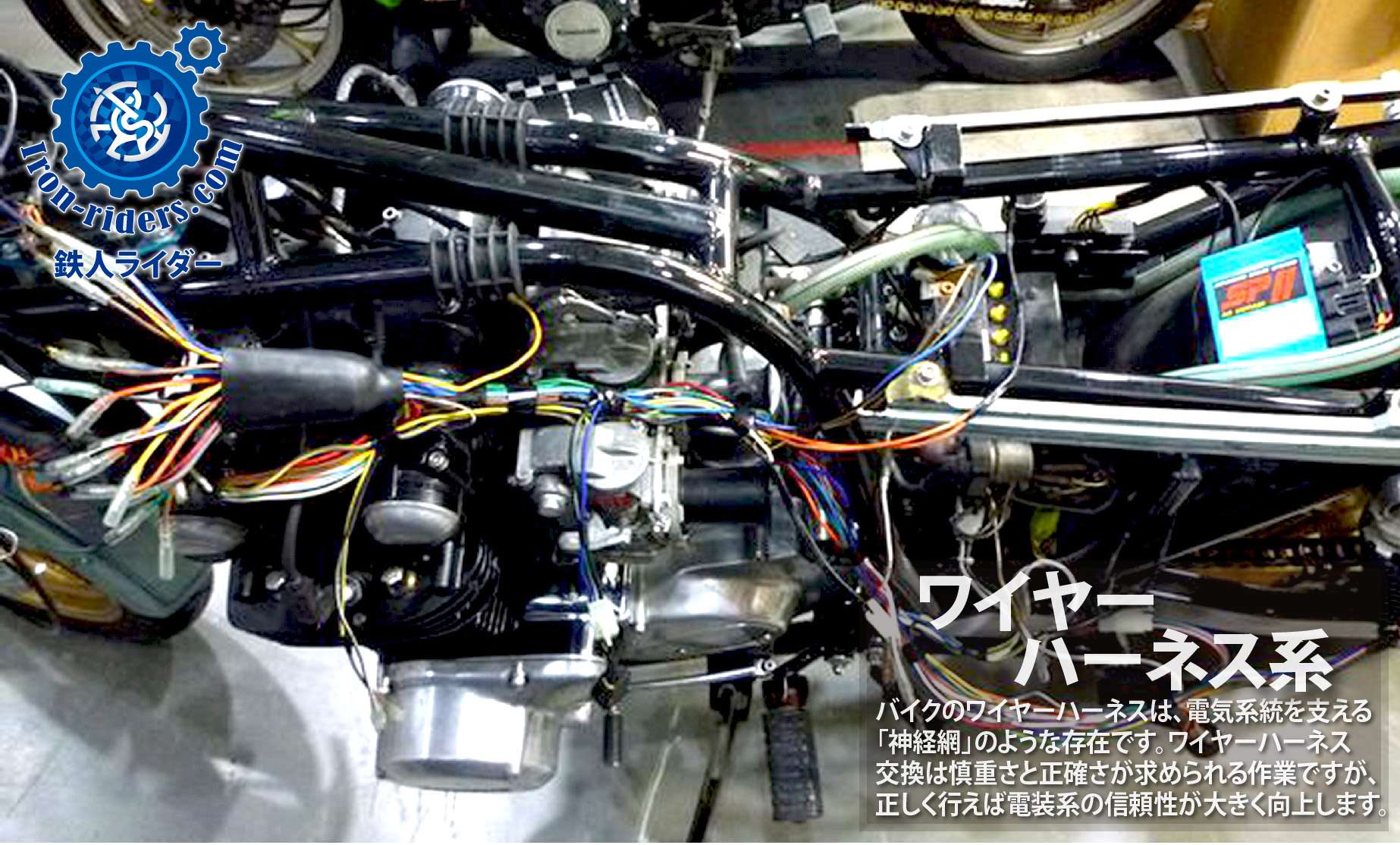

オートバイのワイヤーハーネスは、車両の電気系統を支える「神経網」のような存在であり、安全で快適な走行を実現するために欠かせない部品です。
ワイヤーハーネス交換は慎重さと正確さが求められる作業ですが、正しく行えば電装系の信頼性が大きく向上します。
もしご自身での作業が不安であれば、専門ショップへの依頼も検討すると良いでしょう。
以下にその用途、機能、特徴、交換手順を詳しく解説します。
ワイヤーハーネスの用途
- 電力供給：バッテリーからヘッドライト、スターター、メーターなど各電装部品へ電力を分配します。
- 信号伝達：センサーやECU（電子制御ユニット）からの信号を各機器へ伝送し、制御を行います。
- システム統合：エンジン、ライト、インジケーターなどの機能を連携させ、車両全体の動作を統合します。
主な機能
- 電気の伝送：銅線やアルミ線を使って電力と信号を効率的に伝えます。
- 接続の安定化：コネクタや端子を通じて、各電子部品との確実な接続を実現。
- 保護機能：摩耗、振動、湿気、熱などから配線を守るためのチューブやテープなどの保護材が使用されます3。
特徴
| 項目 | 内容 |
|---|---|
| 材料 | 主に銅線（導電性が高い）、PVCや耐熱樹脂で被覆 |
| コネクタ | 黄銅や青銅製で、亜鉛めっきや金めっきにより耐腐食性を向上 |
| 保護層 | 絶縁層、結束バンド、固定バックルなどで外部損傷を防止 |
| 耐環境性 | 高温・低温・湿気・振動・塩水などに耐える設計 |
| モジュール化 | エンジンルーム、車体、ドアなど用途別に分割設計されることが多い |
| 軽量化 | アルミ導体や細径化により、燃費や電動車の航続距離に貢献2 |
オートバイ向けの特殊設計
- オンロードバイク：耐久性重視、日常使用に適した設計。
- オフロードバイク：耐振動性・防塵性・防水性が強化されている。
- EVバイク：高電圧対応、電磁波干渉防止設計が必要。
交換の際の準備
オートバイのワイヤーハーネス交換は、電気系統の不具合や経年劣化、カスタム目的で行われる重要な作業です。
以下に、交換時の準備、手順、注意点を詳しく解説します。

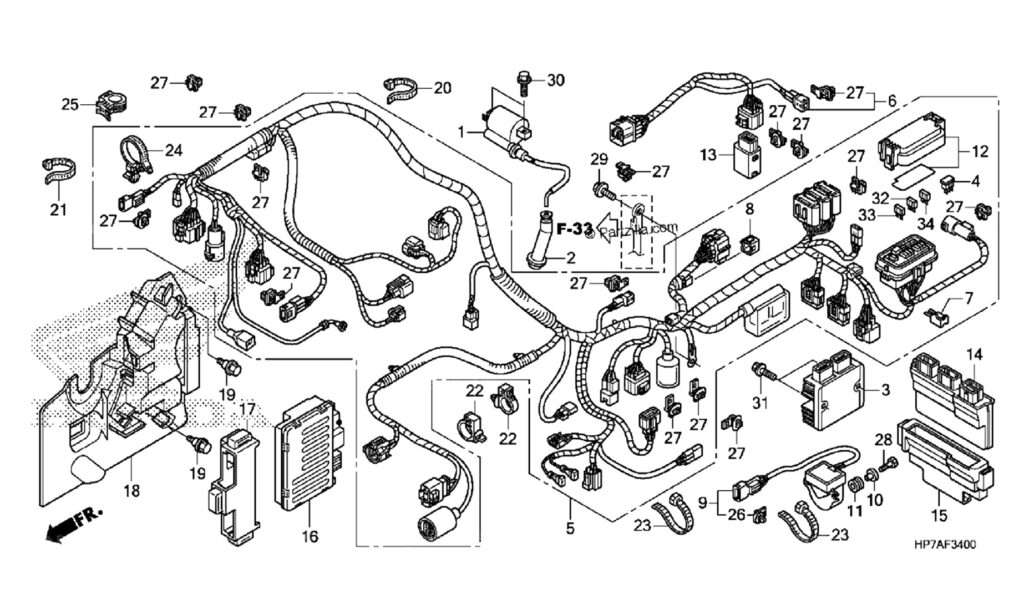

- 新しいワイヤーハーネス：車種専用の純正品または互換性のある社外品を用意。
- 工具類：
- プラス／マイナスドライバー
- ラチェットレンチ・ソケット
- ニッパー・ペンチ
- 絶縁テープ・結束バンド
- 電圧テスター（通電確認用）

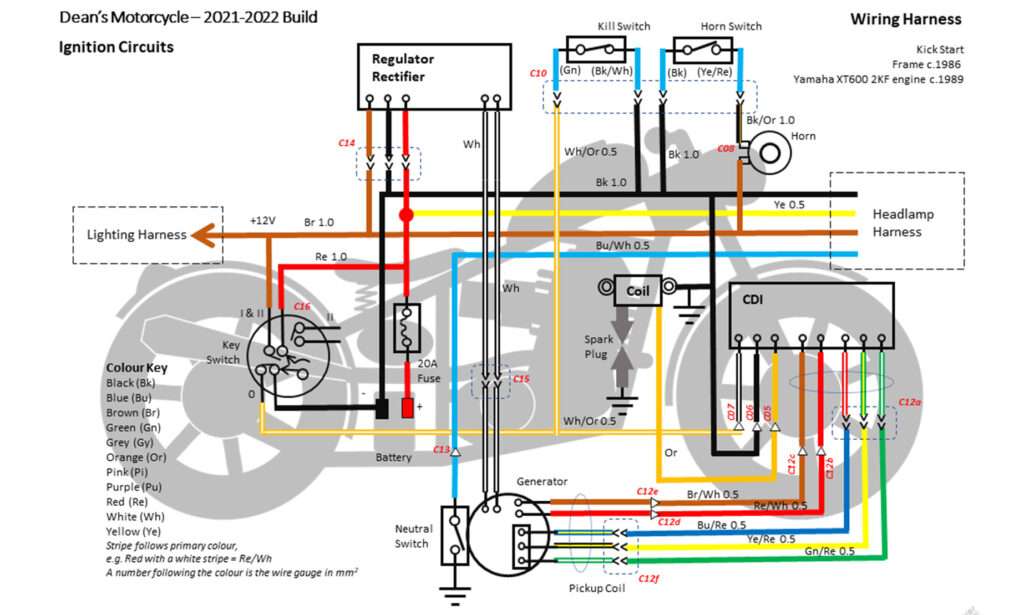

- サービスマニュアル：配線図や取り回しの参考に必須。
- 作業スペース：屋内または風雨を避けられる場所が理想。
交換手順
- バッテリーのマイナス端子を外す 感電やショート防止のため、必ず最初に行います。
- 外装パーツの取り外し タンク、シート、サイドカバーなど、ハーネスにアクセスするために必要な部品を外します。
- 既存ハーネスの取り外し コネクタを一つずつ外し、配線の取り回しを記録（写真やメモ）しながら慎重に取り外します。
- 新しいハーネスの仮取り付け 配線図を参考にしながら、取り回しを確認。必要に応じて長さ調整や固定具の位置を調整。
- コネクタ接続と固定 各部品に正しく接続し、結束バンドなどでしっかり固定。断線や接触不良を防ぎます。
- 通電テスト 電圧テスターで通電確認。ライト、ウインカー、スターターなどの動作確認を行います。
- 外装パーツの復元と最終確認 外したパーツを元に戻し、再度すべての電装系の動作を確認して完了。
注意点
- 配線の色と位置を間違えない：誤接続は故障や火災の原因になります。
- コネクタの劣化に注意：古いコネクタは交換するか、接点復活剤を使用。
- 防水処理：屋外使用のため、接続部には防水処理を施すと安心。
- 社外品使用時の互換性確認：端子形状や長さが異なる場合があるため、事前に確認。
- 車検対応：配線変更が保安基準に影響する場合は、構造変更申請が必要なことも。
交換のタイミング
- 電装系の不具合が頻発する
- 経年劣化（10年以上使用）
- カスタムで電装追加・変更を行う場合
- 事故などで配線が損傷した場合
まとめ
オートバイのワイヤーハーネスは、単なる配線の集合体ではなく、車両の電気的生命線です。
設計や素材選定、保護対策が高度化することで、より安全で高性能なバイクが実現されています。
